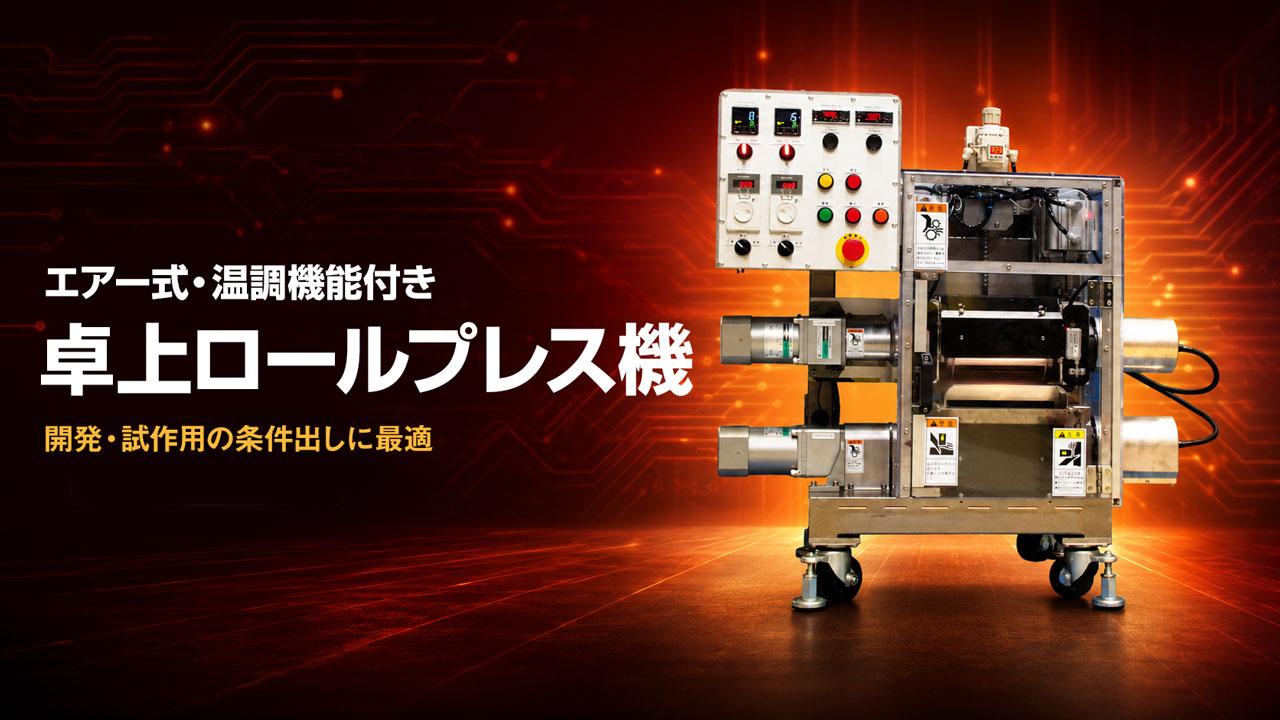

エアー式・温調機能付き 卓上ロールプレス機

基材の圧着・貼り合わせ・ラミネート条件出しを、開発現場でスムーズに。

AC100V電源で稼働する、開発・試作用のエアー式ロールプレス機です。
加圧力、送り速度、ワークギャップ、上下ロール表面温度を変更しながら、基材ごとの圧着条件や貼り合わせ条件を確認できます。

手差しで基材を投入できるため、素材の交換や条件変更を行いやすく、開発段階での比較テスト、試作評価、加工可否確認に適しています。

＼テスト条件など、お気軽にご相談ください！／

このような開発・試作テストにお使いいただけます

本装置は、そのような開発・試作段階での条件出しに適したロールプレス機です。

例えば、以下のような用途に活用できます。

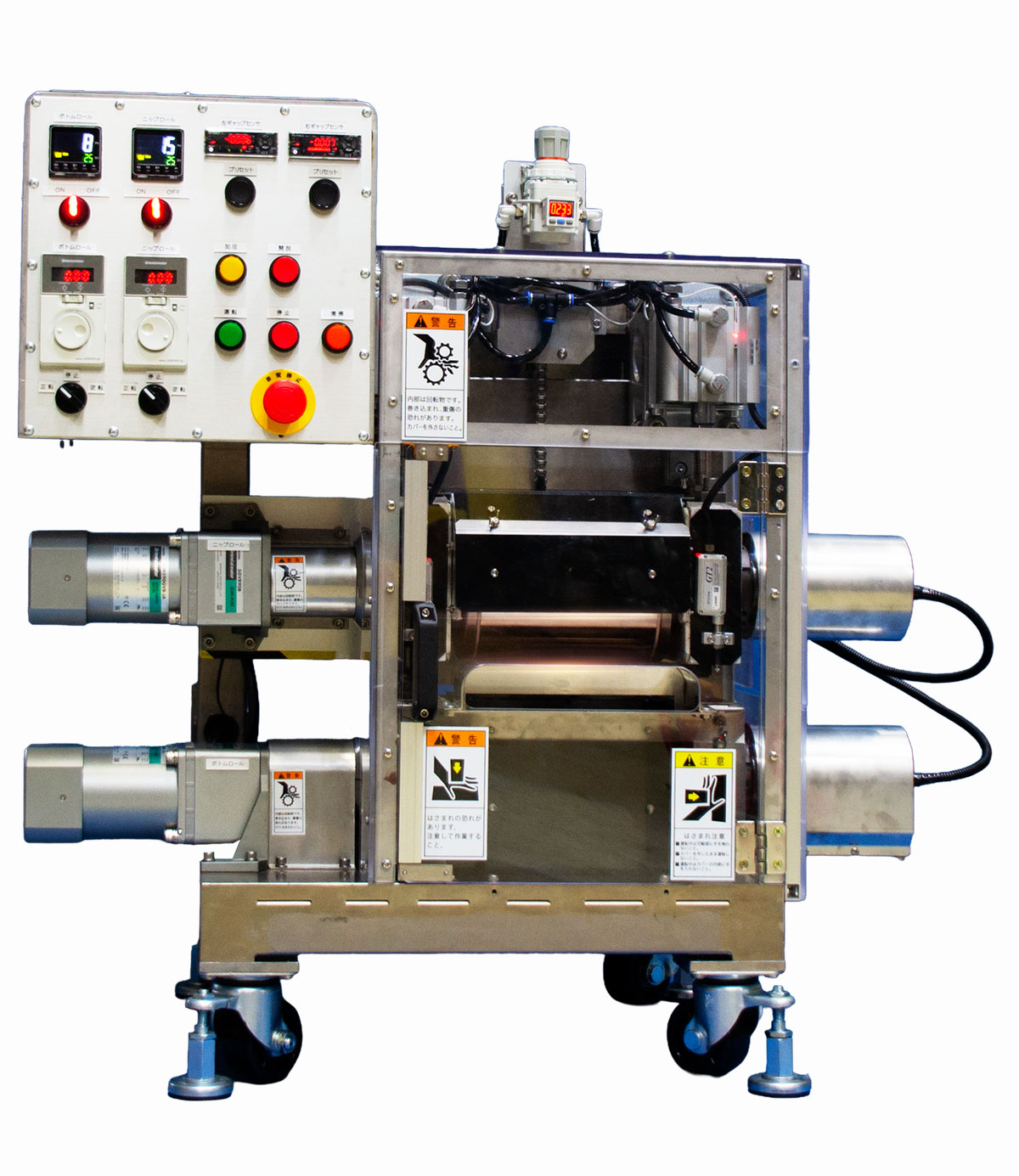

装置概要

主な特長

エアー式の卓上ロールプレス機の主な特徴は次のとおりです。

1. AC100Vで稼働する省スペース型

AC100V電源で稼働するため、開発室や試作室などでも導入しやすい仕様です。
装置はキャスター付きの省スペース設計で、利用シーンに応じて比較的容易に移動・設置できます。

※ご使用には電源のほか、供給エアーが必要です。

2. 上下ロールの温度調整に対応

上下ロールに専用カートリッジヒーターを搭載しており、ロール表面温度を室温〜最大150℃まで調整できます。
温度をかけた状態で圧着・貼り合わせテストを行えるため、熱による密着性、変形、仕上がりの違いを確認できます。

冷却機能は非搭載のため、設定温度を下げる場合は自然冷却となります。

温調機能が無いタイプも選択可能です。

3. 加圧力・速度・ギャップを変更して条件出しが可能

基材に応じて、加圧力、送り速度、ギャップ、ロール表面温度を変更できます。
複数条件でテストを行うことで、圧着状態、貼り合わせ状態、厚み、表面状態などを比較しながら、加工条件の検討が可能です。

4. 手差し投入で基材交換がしやすい

手差しで基材を投入する構造のため、素材を変えながらのテストや、少量サンプルでの比較評価に適しています。
専用の搬送装置や大掛かりな周辺設備を用意せずに、基材ごとの加工可否を確認できます。

5. 専用機製作前の検証に活用可能

量産用の専用設備を製作する前に、基材の加工可否や条件の方向性を確認できます。
圧力、温度、速度などの基礎条件を把握することで、量産設備や専用機を検討する際の仕様決定にも役立ちます。

当社では、テスト結果をもとに量産用装置や周辺装置の設計・製作についてもご相談いただけます。

調整できる主な条件

本装置では、開発・試作テストに必要な各種条件を調整できます。

調整項目	内容
加圧力	50kg〜500kg
エアー圧	0.05MPa〜0.5MPa
ワーク幅	最大150mm
ワーク厚み	最大30mm
厚み調整	シムにて調整
送り速度	1m/min〜8m/min
温度調整	上下ロール個別、室温〜最大150℃
ロール表面	HCr200μ、0.2S研磨仕上げ
電源	AC100V 15A
供給エアー	0.5MPa

基材の種類、厚み、熱影響、粘着性、表面状態によって、適した条件は異なります。
テストしたい基材や目的に応じて、条件をご相談ください。

想定される用途

圧着テスト

ロール間に基材を通し、エアー加圧によって圧着状態を確認できます。
加圧力や送り速度を変えることで、密着状態や仕上がりの違いを比較できます。

貼り合わせテスト

複数の基材を重ねてロール間に通すことで、貼り合わせ状態の確認が可能です。
温度をかけた状態での貼り合わせや、圧力条件による仕上がりの違いを確認できます。

ラミネートテスト

上下ロールの温度を調整しながら、加熱ロールによるラミネートテストを行えます。
温度、速度、圧力の組み合わせを変えながら、仕上がりや密着状態を比較できます。

実際のラミネート対応可否は、基材の材質、厚み、耐熱温度、粘着層の有無などにより異なります。

条件出し・比較評価

同じ基材に対して、温度、圧力、速度、ギャップを変えながら複数回テストすることで、最適条件の検討に活用できます。
量産前の試作評価や、専用設備を検討する前段階の基礎テストに適しています。

操作の流れ

製品仕様

項目	仕様
製品名	エアー式・温調機能付き 卓上ロールプレス機
機械寸法	約 W850 × D550 × H915mm
重量	約210kg
適合ワーク	最大幅150mm、最大厚30mm
厚み調整	シムにて調整
ロール仕様	φ150 × 200L × 419TL
ロール表面	HCr200μ、0.2S研磨仕上げ
加圧仕様	50kg〜500kg
エアー圧	0.05MPa〜0.5MPa
温度仕様	上下単独ロール表面温度：室温〜最大150℃
冷却機能	非搭載。設定温度を下げる場合は自然冷却
速度仕様	1m/min〜8m/min
速度調整	スピードコントロールモータによる上下単独マニュアル速度調整方式
電源仕様	AC100V 15A
供給エアー	0.5MPa
電装制御	各種プッシュボタン、リレーによるアナログ制御
モータ制御	スピードコントロールモータ用コントローラによるモータ速度制御
空圧制御	レギュレータによる圧力調整
温調制御	非接触温度センサ、温調器、専用ヒーターによる制御
安全対策	安全扉設置、加圧時の扉開閉検知、過熱防止機能付き

※仕様は製作時期やご要望により変更となる場合があります。
※基材の材質、厚み、形状、熱影響、粘着性などにより、加工可否や適正条件は異なります。
※写真に写っている一部機器はオプション仕様の場合があります。

安全対策・操作性

卓上ロールプレス機には以下のような安全対策が標準搭載されています。

開発・試作テストでの使用を想定し、安全扉や検知機能を備えています。
加圧時には扉の開閉を検知し、過熱防止機能も搭載しています。

また、操作はプッシュボタンや温調器、速度コントローラを中心とした構成のため、条件を確認しながらテストを進めやすい仕様です。

仕様変更・カスタムのご相談

標準仕様をもとに、ワークやテスト内容に合わせた仕様変更もご相談いただけます。
ロール仕様、温度範囲、制御方法、周辺装置との連携など、用途に応じて検討いたします。

ロールプレス機　製作の流れ

よくある質問

AC100Vで使用できますか？

はい。標準仕様ではAC100V 15Aで稼働します。

別途、供給エアー0.5MPaが必要です。

ロール温度は何℃まで設定できますか？

上下ロールを個別に、室温〜最大150℃まで調整できます。

冷却機能は非搭載のため、温度を下げる場合は自然冷却となります。

どのくらいのサイズのワークに対応していますか？

標準仕様では、最大幅150mm、最大厚30mmまでのワークに対応します。

厚みはシムにて調整します。

どのような基材に使えますか？

フィルム、シート材、粘着材、樹脂材、ゴム材、金属箔、複合材などの圧着・貼り合わせテストに対応可能ですが、基材の材質、厚み、耐熱温度、粘着性、表面状態によって加工可否が異なるため、事前に条件をご相談ください。

サンプルテストはできますか？

基材サンプルをお預かりし、条件確認テストをご相談いただけます。

対応内容や費用は、テスト内容により異なりますのでお問い合わせください。

標準仕様から変更できますか？

用途に応じて、ロール仕様、温度範囲、制御方式、安全カバー、周辺装置との連携などの仕様変更をご相談いただけます。

価格はいくらですか？

価格は仕様やカスタム内容により異なりますのでお見積りをお送りいたします。

お気軽にお問い合わせください。

量産設備としても使用できますか？

本装置は開発・試作・条件出しを想定したテスト機です。

量産用途での使用をご検討の場合は、処理量、搬送方式、安全仕様、制御仕様などを確認のうえ、専用機としての設計・製作をご提案いたします。

開発・試作用ロールプレス機のご相談はお任せください

エアー式・温調機能付き卓上ロールプレス機は、基材の圧着、貼り合わせ、ラミネート、条件出しテストに活用できる開発向け装置です。

温度、圧力、速度、ギャップを変更しながら、少量サンプルで加工条件を確認できます。
標準仕様での導入はもちろん、ワークやテスト内容に合わせた仕様変更、周辺装置との組み合わせ、量産用装置への展開についてもご相談ください。
