業務内容
Job description
機械設計製作
機械、装置の設計製作を行っております。一から設計いたしますのでご要望に応じた仕様をご提案いたします。
電気設計製作
機械、装置の新規設計、製作や既設装置の機能追加改造などシーケンスプログラムも含め、全般的に幅広く対応しております。
装置改造
既存装置の改造も可能です。
他社製の装置でも新規機能の追加や改造などもご相談ください。
メンテナンス
現在お使いの機械、装置のメンテナンスを行っております。消耗品の交換や代替部品の製作交換も対応いたします。
各種機械部品、ロール製作
図面がないものは、現物をトレースし、製作致します。
一般的なガイドロールから、ゴムロール、サクションロール、カーボンロール、ジャケットロールなどの製作納入実績があります。各種表面処理に対応可能ですので、お気軽にご相談下さい。
機械移設
工場内レイアウトの変更や、不要になった装置の搬出等、装置の移設、搬出、再据え付け致します。
2次側電気配線も含め、既存設備のバラシ作業、搬出、再設置、復旧作業と一貫したサービスを提供致しおります。
レトロフィット
Retrofit
レトロフィットとは既存の古い機械を改修し新しい機械にすることを指します。
古い機械を修理するだけではなく『機能追加』『精度向上』『自動化』『安全性の向上』など時代に合わせた最新技術を利用し、古い機械に付加価値を与え最新化・高効率化を実現します。
＼詳しくはこちら／
製作事例
Works

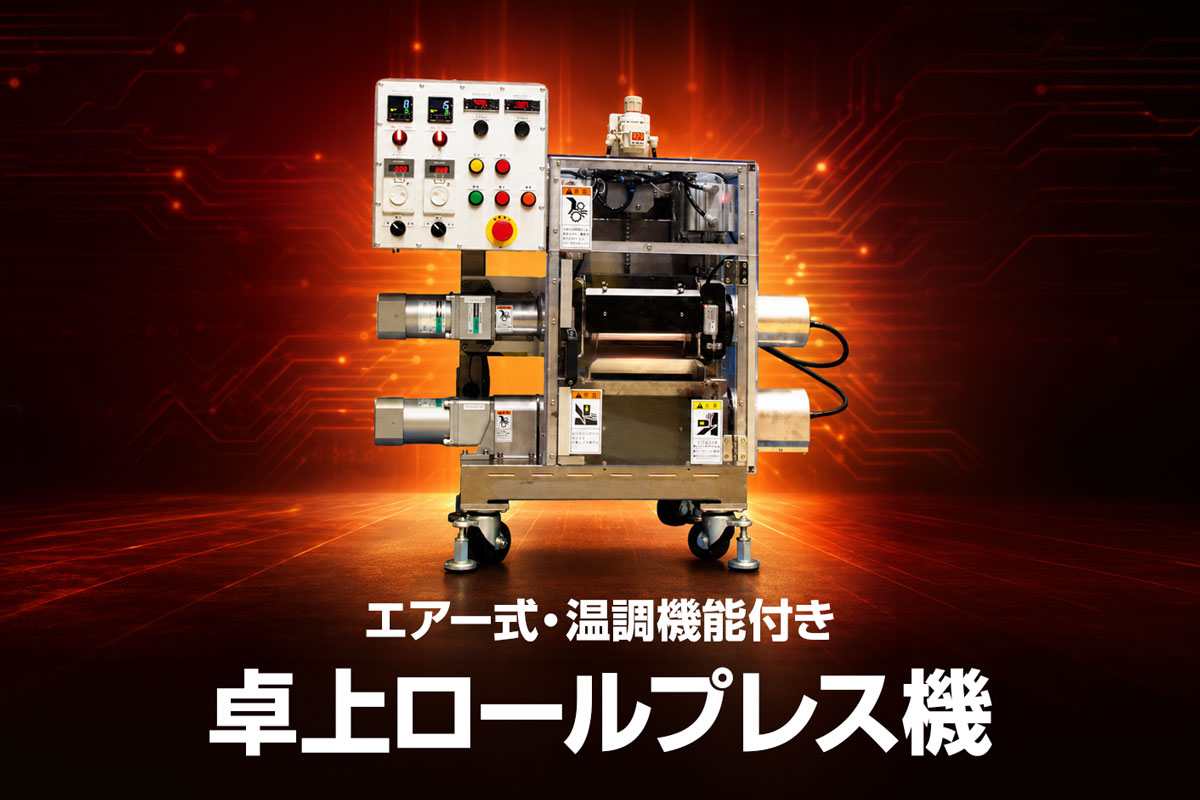

エアー式小型カレンダー
| 機械寸法 | W540mm(705mmモータ部込み)×D550mm×H591mm（ゴム足含まず） |
| ユーティリティー | AC100V 15A 供給エアー 0.5Mpa |
| 適合ワーク | 最大幅150mm 最大厚さ35mm |
| 加圧仕様 | エアシリンダへのレギュレータ圧力調整による可変加圧仕様 |
| 加圧力 20Kg～500Kg（エアー圧 0.05MPa～0.5MPa） | |
| 最大ストローク38mm | |
| ギャップ調整 | シムにて任意のギャップを物理的に調整 |
| 速度仕様 | スピードコントロールモータによる上下単独マニュアル速度調整方式 |
| 調整範囲 1～17.7rpm（0.5m/min～8m/min） |
巻出し装置
| 機械寸法 | W2920×D550mm×H1520mm |
| 最大巻き出し径 | Φ800 |
| 最大基材重量 | 300kg |
| 最大張力 | 600N |
| チャッキング方式 | エアーシリンダーにてチャッキング |
| エアーシャフト | 3.6インチコア対応 |
| 駆動方式 | 3.7kwモータ仕様 |
| その他 | 油圧EPC対応仕様 |
| 補足 | 写真は、巻出し装置だけですが、巻取り装置など、コータ設備機器の設計、製作にも実績があります。 |
撹拌分散機
一斗缶をそのまま回転させ内部の撹拌をする装置です。
写真の物は、防爆仕様、回転数固定式の仕様になります。
原反・基材台車、検査ブース等製作
- 原反・基材台車
- 搭載基材：最大φ800×1200×2本 折畳み式（最大荷重：３ｔ）
- 製品台車（串刺し台車）
- 搭載基材：最大φ350×500 ×18本（最大荷重：１ｔ）
- 検査ブース
- 寸法：W1800mm×D650mm×H1700mm
（ブース寸法H800mm )
- 寸法：W1800mm×D650mm×H1700mm
ご要望の寸法で、製品搭載台車や検査ブース等の設計、製作を致します。
